瑞马单采暖燃气壁挂炉VM07系列使用说明书

1、瑞马单采暖燃气壁挂炉VM07系列使用说明——控制面板介绍

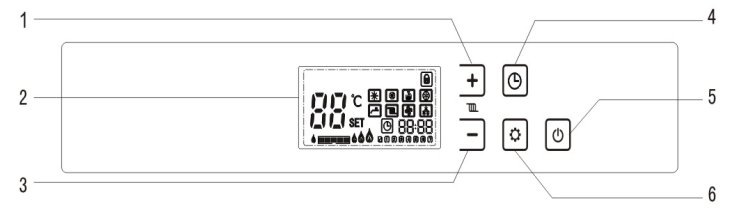

（图1）VM07系列控制面板

  1.上调键                    4.定时键
  2.多功能显示屏                 5.开关键
  3.下调键                    6.功能设置键

2、瑞马单采暖燃气壁挂炉VM07系列使用说明——启动及模式选择

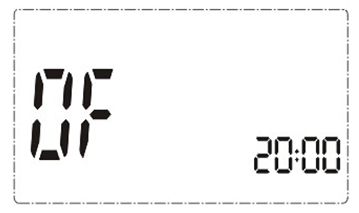

2.1关机状态

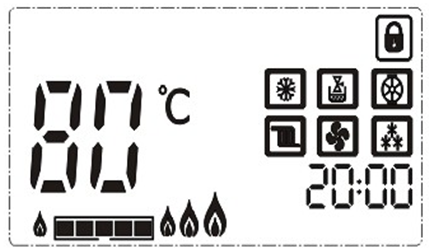

2.2启动
  关机状态按下开关键启动设备

3、瑞马单采暖燃气壁挂炉VM07系列使用说明——设置采暖水温度

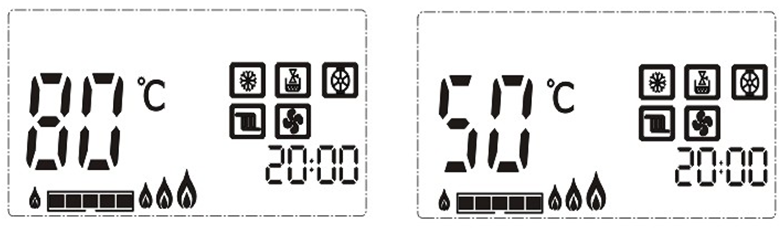

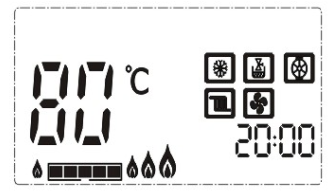

  启动设备后，按“上调”或“下调”键即可调节采暖水温度。

4、瑞马单采暖燃气壁挂炉VM07系列使用说明——定时功能设置

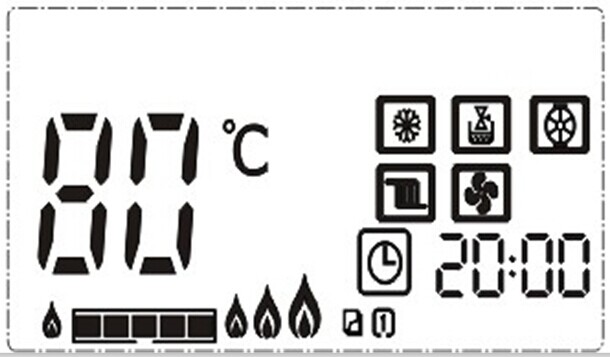

  时钟设置：
  在关机状态下按“设置”键3秒进入时钟设置，按“设置”键切换分钟、小时、星期设置，按“上调”或“下调”键设置所要求的时间。
  定时设置：
  按“定时”键进入定时模式，定时图标及星期图标亮。

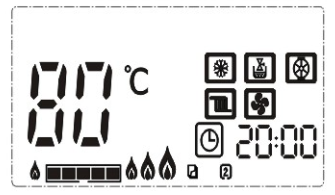

  星期设定：
  按“设置”键3秒进入星期调节，按淋浴“上调”或“下调”键，选择星期1-7的某一天时，按“设置”键进入到当前显示星期的24段定时设置。

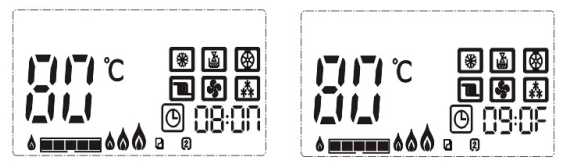

  24段定时设定：
  当时钟的分钟位置显示“on”或“oF”，时钟的小时位置显示00-23时，按淋浴“上调”或“下调”键，查看并设置00-23时段状态，按冬夏键更改当前时段的“on”或“oF”状态，on表示当前时段设为开，oF表示当前时段为关。如果要设置其它星期几的定时开/关机，重复按两次“设置”键进入星期闪烁后再选择星期几按以上办法重复进行设置，即可以完成星期1-7的7天24小时定时状态。

  分时段温度设置：
  在您设置好各开机时段后，您还可以设置各开机时段的温度，在上左图的开机时候（上右图关机时段不可设置）再次按下“设置”键，进入分时段温度调节，此时按供暖“上调”或“下调”键可调节分时段开机供暖温度。

  ※在设置好某个参数后，无需进行其它设置时，您可以等待10秒来保存设置并退出。如果您的设置间隔大于10秒，设备则自动保存您的当前设置并退出，所以您的设置时间需要相对连贯。

注意事项
  a、严格按照安装和维护手册的要求进行安装。
  b、严格按照用户使用手册的要求进行操作。
  c、不得使用铭牌规定外的其它燃气。
  d、按说明书要求安装专用给排气烟道，确认排烟管及进气口接驳可靠，无漏烟。
  e、电源插头必须插入带可靠接地的a.c220v/50Hz插座。
  f、两用型产品间断使用热水时，注意避开每次最初流出的高温热水，以免烫伤。
  g、在寒冷季节，应始终保持电源接通，燃气阀开通，使防冻功能处于待机状态，以免并冻坏机器和影响正常使用，避免造成不必要的损失。
  h、溢流管必须接通下水口。
  i、长期不使用时必须将机器水路系统内的水排空。
  j、如供暖管安装时为高供高回，必须在最高点安装自动排气阀。

显示说明
   E1——火焰故障
   E2——过热故障
  ﹡E3——风压故障﹡
  ﹡E4——缺水故障﹡
   E5——阀压故障
  ﹡E6——热水NTC故障﹡
  ﹡E7——采暖NTC故障﹡
   E8——热水温度过热
   E9——防止结冰加热故障
   注意：“﹡”为可自动恢复故障
   其余的需按“复位”键恢复运行，其中E6、E8为两用型产品故障。
