瑞马燃气壁挂炉采暖热水炉安装维护说明书



尊敬的用户:

我们真诚的感谢您选购“瑞马”品牌燃气壁挂炉(国家标准称“燃气采暖热水炉”)。为了使您熟悉并最大限度地享受使用壁挂炉,请您在安装使用前仔细阅读本说明书,本说明书旨在告知您如何正确的安装使用维护您的壁挂炉设备,并可助您快速、有效地了解壁挂炉的各项功能以及操作方法。如果您在阅读了本说明书之后,对壁挂炉安装使用维护的操作还有任何问题,请您与我司授权的专业技术人员联系,以便我司及时为您解决问题。





1.阅读提示                           6.运行调试的准备工作

1.1文件保管                           6.1系统注水

1.2安全须知                           6.1.1产品对水质的要求

1.3手册的适用性                         6.1.2生活热水系统的注水

2.产品简介                            6.1.3采暖系统的注水

2.1产品型号说明                         6.2检测产品燃气阀前的压力

2.2产品结构和功能特点                      6.3系统检测

2.2.1套管两用型结构图                      6.4对用户进行指导

2.2.2板换两用型结构图                      6.5关于保修期的说明

2.2.3单暖型结构图                       7.采暖炉的试运行及调试

2.3产品安全保护装置

2.4产品技术参数

3.安全须知和符合性规范

3.1安全须知

3.1.1安装和调试

3.1.2闻到燃气味时

3.1.3在采暖炉周围作业时

3.2应用规范和指南

4.设备安装定位

4.1装修清单

4.2管路接口的位置和尺寸

4.3安装位置的选择

4.4安装和保养的最小空间

4.5安装图样

4.6设备安装

5.系统安装定位

5.1采暖系统概述

5.2燃气管路的连接

5.3生活热水管路的连接

5.4采暖系统供回水管路的连接

5.5安装排烟系统

5.5.1烟道最大允许安装长度

5.5.2标配烟道的安装

5.5.3加长烟道的安装

5.6电源的连接及注意事项

5.7控制器和外部系统组件的连接

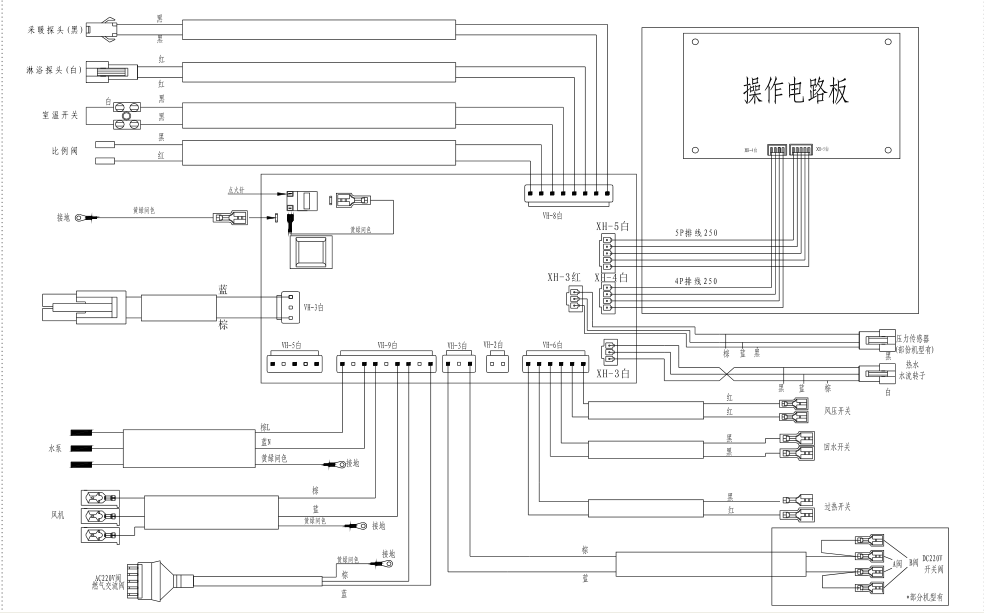

5.8产品内部接线示意图



1、瑞马燃气壁挂炉安装和维护手册———阅读提示

请仔细阅读并遵守瑞马壁挂炉产品操作手册安装使用,对未能遵守这些手册或法规而导致的任何损害和伤害不承担任何责任。

其它适用文件

请遵守产品和配件的所有使用说明手册,这些操作手册附在产品和附件包装中。

供用户使用

用户使用手册

供安装人员使用

安装和维护手册

1.1文件保管

  请将本操作手册和所相关文件保管在即时可用之处;

  如果将燃气壁挂炉(采暖热水炉)转卖或送人,请将文件一同交给合继使用者。

1.2安全须知

操作本燃气壁挂炉(采暖热水炉)时请遵守本操作手册中的安全性说明!

1.3手册的适用性

本手册只适用于我司额定热负荷为70KW以下的单暖型、两用型套管式及板换式燃气壁挂炉(采暖热水炉)产品。

  您可以在燃气壁挂炉(采暖热水炉)包装和铭牌上查看产品的型号



2、瑞马燃气壁挂炉安装和维护———产品简介

2.1产品型号说明

N

L  1P  B  XX ——XXXX



      XXXX —— 厂家产品设计型号

      XX   —— 产品功率(额定采暖热负荷)

      B   ——  采暖系统结构(B密闭式)

      1P   —— 强制给排气式(平衡机)

      N、L ——  用途代号(N单供暖,L两用型)



2.2产品结构和功能特点

l  控制器采用原装进口集成电路,数码技术控制系统运行。

l  通过微处理器进行开机自检、自动监测、自动诊断,实时显示运行状态。

l  燃气自动比例调节,根据设定温度自动调节燃气阀门开度大小,节省燃气。

l  先进低氮氧化合物燃烧技术,精确控制排烟温度及CO含量。

l  燃烧室采用进口材质隔热板、热效率高,节省燃气且有有利于环保。

l  密闭式给排气设计,燃烧与其它部件完全隔热,可延长使用寿命。

l  水路集成化设计,采用意大利制作工艺,提高系统可靠性。

l  密闭式水路设计,减少供暖系统腐蚀,且管路安装位置不受局限。

l  板换式产品采用不锈钢制高效板式换热器,供暖水与生活热水严格分开,安全卫生。

l  两用型产品使用模式自动转换,操作简便,节能更舒适。

l  生活热水系统特设稳流装置,当水压正常波动时,出水温度保持恒定。

l  内置电子定时功能,可根据使用地区及使用习惯设定开关机间隔区间及采暖工作状态,节省燃气。(带定时功能产品含该功能)

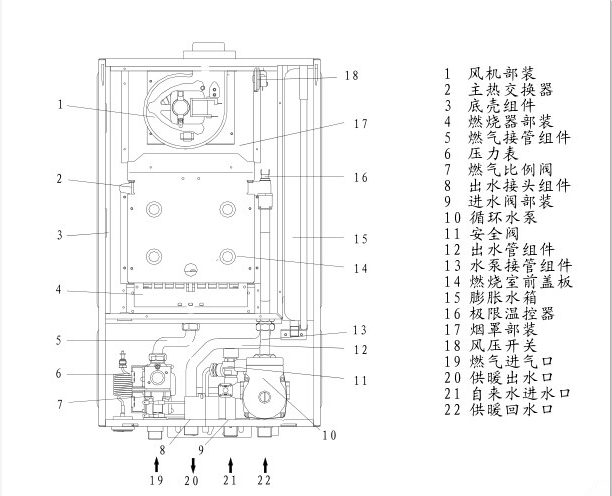

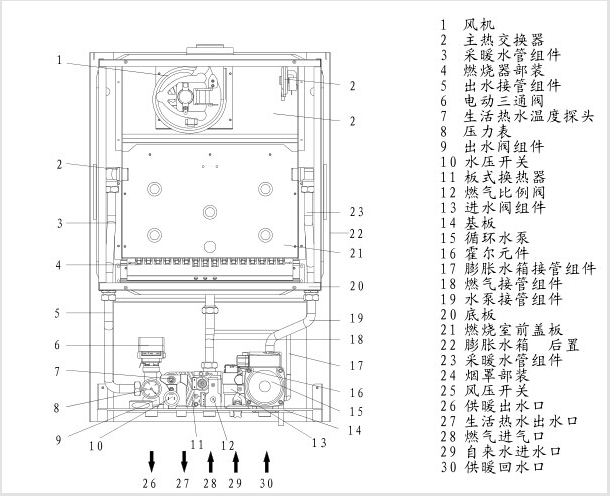

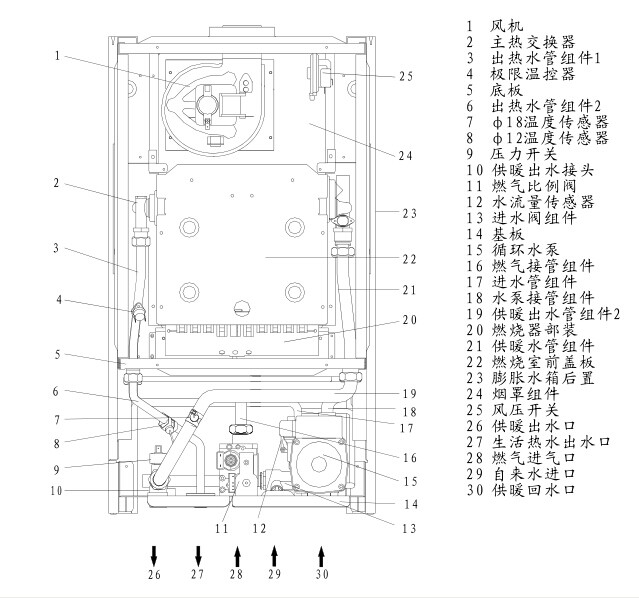

2.2.1套管两用型结构图



2.2.2板换两用型结构图





2.2.3单暖型结构图



2.3产品安全保护装置

l  强制平衡给排气

  空气由外层烟管进入燃烧室,燃烧后产生的烟气由内层烟管通过风机强制排放到室外,与室内完全隔绝。

l  烟道堵塞保护

  当烟道出现堵塞,设备自动停止运行,显示故障代码,排除堵塞后方可运行。

l  采暖系统低水压保护

  只有当水压超过0.3MPa时,安全阀自动打开,释放系统压力,保护系统不受损坏。

l  采暖系统高水压保护

  当水压超过0.3MPa时,安全阀自动打开,释放系统压力,保护系统不受损坏。

l  漏电保护

  当漏电电流超过15mA时,设备在Is内自动切断电源。

l  二级防冻保护

  当系统水温度低至6°C以下,循环水泵自动运行,加热至8°C时停止,当系统水温低至4°C以下,燃烧器以最小功率燃烧,加热至30°C时停止。

  备注:一级保护切断电源时不可实现,二级保护切断电源或燃气时不可实现。

l  系统防卡死保护

  每待机24H,循环水泵自动运行3min,以防止系统堵塞或卡死。

  备注:该保护切断电源时不可实现。

l  防干烧保护

  当系统回路出现堵塞或不畅时,旁通阀打开,防止设备干烧。

l  防过热保护

  当系统水压不足或管路堵塞,温度急剧升高,在出现故障之前,自动停机。

l  自动熄火保护

  设备在运行过程中意外熄火时,燃气阀门自动关闭,防止燃气外泄。

l  风压过大保护

  当风机故障、烟道堵塞、风压过大时,设备自动停止运行。

l  温度传感器失效保护

  当供暖或供热水温度传感器短路、断路或阻值发生异常时,设备自动停止运行并显示故障代码。

l  停气手动复位保护

  当管道停止供气时,设备自动停止工作,进入待机状态,恢复通气后,设备不能自动恢复,需手动启动才能恢复到工作状态。

l  采暖系统流量监控保护

  当主回路流量过小或系统水循环出现意外停止时,自动关闭系统停止运行。

2.4产品技术参数

2.4.1单暖型产品技术参数

产品型号

N1PB16

N1PB18

N1PB20



燃气压力液化气

2800

Pa

燃气压力天然气

2000

Pa

燃气压力人工气

1000

Pa

额定采暖热负荷

16

18

20

KW

额定采暖热输出

14.2

15.9

17.6

KW

最小采暖热输出

5.8

6.4

7.2

KW

热效率

88

%

系统工作压力

0.1-0.3

Mpa

最高采暖温度

散热片  85/地暖  60

温度设定范围

散热片30-85/地暖30-60

额定电功率

110

W

防护等级

IPX4D

-

膨胀水箱容积

6

L

膨胀水箱初始压力

0.1

MPa

使用电源

a.c220V 50Hz

V/Hz

参考采暖面积

50-100

60-120

80-160

M²

参考天然气耗气量

0.6-1.6

0.6-1.8

0.7-2.0

M²/h

参考液化气耗气量

0.2-0.58

0.2-0.64

0.2-0.72

M²/h

净重量

32

kg



2.4.2两用型产品技术参数

产品型号

L1PB18

L1PB20

L1PB23

L1PB24

L1PB26

L1PB28

L1PB31

L1PB36

L1PB40



燃气压力液化气

2800

Pa

燃气压力天然气

2000

Pa

燃气压力人工气

1000

Pa

额定采暖热负荷

18

20

23

24

26

28

31

36

40

KW

额定采暖热输出

15.9

17.6

20.1

21.2

22.9

24.7

27.3

31.7

35.2

KW

最小采暖热输出

6.4

7.2

8.2

8.6

9.2

10

10.8

12.8

14.2

KW

热效率

88

%

系统工作压力

0.1-0.3

Mpa

最高采暖温度

散热片  85/地暖  60

温度设定范围

散热片30-85/地暖30-60

额定电功率

110

125

140

W

防护等级

IPX4D

-

膨胀水箱容积

6

8

L

膨胀水箱初始压力

0.1

MPa

使用电源

a.c220V 50Hz

V/Hz

参考采暖面积

60-120

80-160

90-170

100-180

120-200

120-240

160-260

180-300

200-360

M²

参考天然气耗气量

0.6-1.8

0.7-2.0

0.8-2.2

0.8-2.4

0.9-2.6

0.9-2.8

0.9-3.1

1.0-3.5

1.2-3.8

M²/h

参考液化气耗气量

0.2-0.64

0.2-0.72

0.3-0.82

0.3-0.86

0.3-0.93

0.3-1

0.3-1.1

0.4-1.3

0.5-1.44

M²/h

净重量

32

36

38

50

kg

生活热水系统

最大工作压力

0.8

MPa

最小工作压力

0.04

MPa

额定产热水率

7.4

8.3

9.5

9.9

10.8

11.6

12.9

8.7

8.7

kg/min

最小热水热输出

6.4

7.2

8.2

8.6

9.2

10

10.8

7.4

7.4

KW

温度设定范围

35-60



3、瑞马燃气壁挂炉安装和维护———安全须知和符合性规范

3.1安全须知

3.1.1安装与调式

  设备的安装与调试以及保养与维护,必须由符合相关资质的技术人员进行,其中负责调试和维护的技术人员必须得到制造商的授权。

危险!

  燃气管路的不正确安装可能会导致中毒和爆炸的危险!不合适的工具或工具使用不当均可能导致设备损坏危险。请使用合适的扳手来拧松或紧固螺栓、螺母(不要使用钳子或其它不合适的辅助工具等)

警示!

  该设备只可用于采暖或生活热水。其它任何用途都将认为是不适当的并且是危险的。制造商将不会为由于该设备的安装或使用中的错误、或由于不遵循现行地方或国家标准、法律法规以及制造商所作出的操作说明而产生对人身、动物或财产的伤害和损坏负责。

3.1.2闻到燃气味时

  闻到燃气味时,必须遵守以下安全说明:

  —立即关闭燃气阀门

  —不要在危险区域中启动任何电气开关;

  —严禁吸烟;

  —请不要在危险区域中使用电话;

  —打开窗户通风

  —通知燃气单位或有关供应商。

3.1.3在设备周围作业时

  禁止对下列各项进行更改;

  —设备及其附件;

  —设备的运行环境;

  —燃气、水的供应管路和供电线路;

  —进气/排烟系统;

  —在设备周围进行的,会影响其运行安全性的任何结构性改变。

警示!

  设备供、回水管路有漏水的危险!请使用合适的扳手来拧松或紧固螺栓、螺母(不要使用钳子或其它不合适的辅助工具等)。

3.2应用规范和指南

  在设备安装时请遵守相关的法律或地方规范和指南。



4、瑞马燃气壁挂炉安装和维护———设备的安装定位

41装箱清单

  请在交货时检查设备以及附件是否有缺损(请参照表4.1

  装箱清单

  请确认您的产品箱内包括以下项目,如有缺少,请与供应商联系。

序号

名称

数量

1

燃气采暖热水炉本体

1

2

安装和维护手册

1

3

用户手册

1

4

燃气转换接头

1

5

M8膨胀螺钉

ST6×40自攻螺钉及胶粒(单暖型专用)

4

5

6

过滤器(选配、部分机型有)

1

7

标准排烟管(单独包装)

1

8

安装挂板(大功率机型无)

1

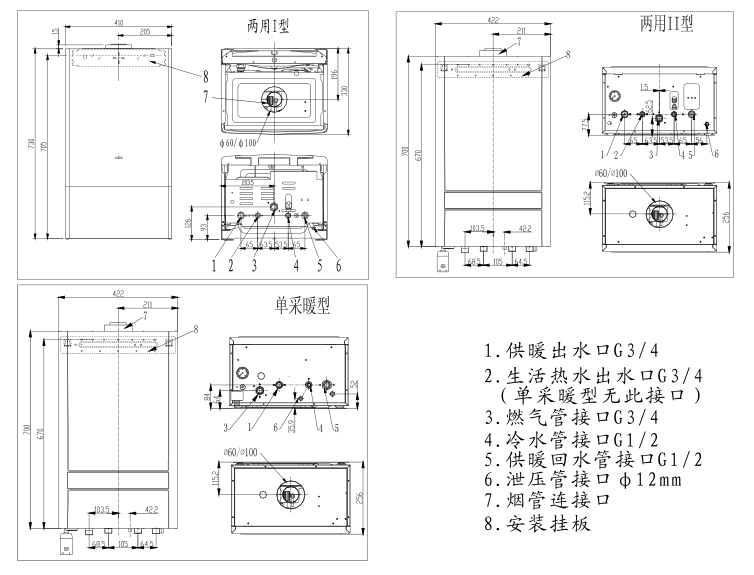

4.2管路接口的位置和尺寸



4.2管路接口位置和尺寸(单位mm



4.3安装位置的选择

  在设备选择安装位置之前,请阅读如下安全须知

警示!

  不要将设备安装在易于霜冻的房间内!采暖系统一旦结冻,可能导致房单有被水淹的危险。

  设备只可安装在合适的空间,不可在户外安装或操作。

  如安装在户外可能导致设备工作故障。

警示!

  设备的燃烧气体中不得含有氟化物、氯化物、硫化物和类似化学品(例如,喷雾剂、溶剂或清洁剂、油漆、粘合剂或汽油),这些物质在燃烧后可导致设备自身以及烟道系统被腐蚀。

注意!

  设备不得暗装

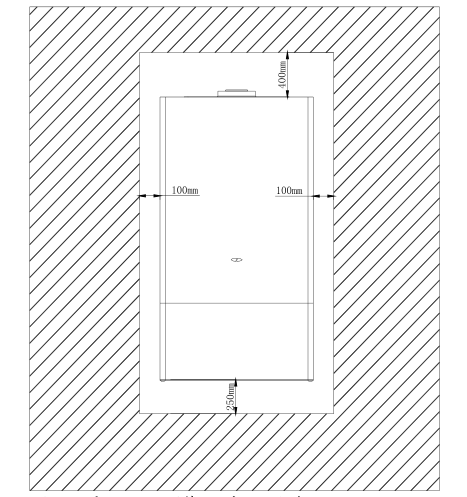

4.4安装和保养的最小空间

  为了包装设备及采暖系统能很好的安装,也为了日后的保养维护工作顺利进行,需要在设备周围预留出足够的空间,下面是最小空间要求:

  —侧面距离:100mm

  —下部距离:250 mm

  —顶部距离:400 mm

  没有必要必须在设备和可燃物之间做出明显的界限,因为当设备以额定功率输出运行时,设备外壳表面温度始终低于最高许可温度85°C

4.4最小间隔/装配空间要求

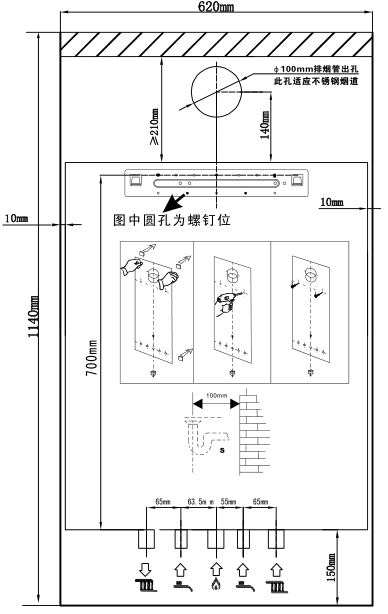

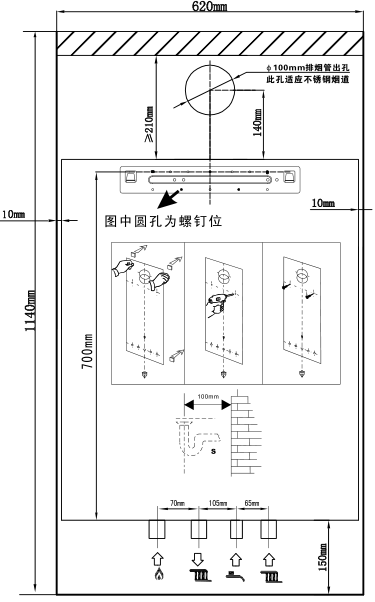

4.5安装图样



两用I





两用II

单暖型

4.5 各机型安装图样(具体请参照机器实配图样)

警示!

  错误的安装方式可能导致设备的损坏!

  只能将设备安装在垂直、平整、牢固的承重墙上。确保所有固定件具有足够的承重能力!

l  安装前,请考虑最小安装空间要求和管路连接尺寸;

l  根据安装图样确定安装挂板螺栓位置;

l  可以使用电钻等工具,将安装挂板固定好;

l  在墙上标明连接管路的位置和尺寸。

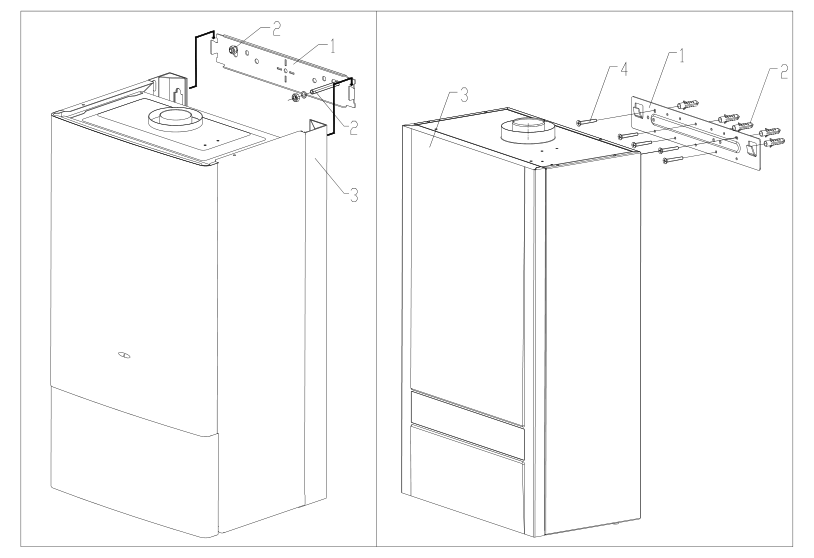

4.6设备安装

          图一:(适用于两用I型)                   图二(适用于两用型II型及单暖型)

图一:使用与设备随附件的膨胀螺钉(2)将安装挂板(1)固定在墙上;

图二:使用与设备随附的胶粒(2)打入墙内,并用自攻螺钉(4)将安装挂板(1)固定在墙上;

将设备(3)举起,到背后横后底座孔高于墙上的安装挂板,靠近墙面轻轻下放,使底座挂孔卡进墙上的安装挂板钩内。



警示!

  在挂设备时一定要托住底部,轻轻放下,以防止虚挂,对设备造成损坏。



5、瑞马燃气壁挂炉安装和维护———系统安装定位

危险!

  不当的操作可能有导致中毒和爆炸的危险!

  我公司出品系列采暖炉只能由具有相应资质的技术人员进行安装、调试。

5.1采暖系统概述

警示!

  在将采暖系统与燃气壁挂炉(采暖热水炉)连接之前,要严格将管路连同散热装置加以冲洗,清除管路中的异物,否则这些物质会沉积在燃气壁挂炉(采暖热水炉)和系统中,会导致燃气壁挂炉(采暖热水炉)和系统故障。同时,保证采暖系统已经进行过打压试验,以保证管路的密封性。



  —安全阀的泄水口必须接上排水管,并连接到一个合适的排水点,排水点必须清楚可见!

  —不要试图通过安全阀进行放水,也不要转动阀芯和接触阀芯。

  —燃气壁挂炉(采暖热水炉)内置有膨胀水箱,在采暖系统安装前,请校对膨胀水箱的容积是否足够。

  如果不够,必须在系统水泵的吸水侧加装膨胀水箱。



5.2燃气管路的连接

危险!

  燃气管路的不正确安装,可导致中毒和爆炸的危险!

  —燃气管路必须由授权的技术人员进行连接,并且严格遵守国家和地方的有关燃气供应规范。

  —确保燃气管路的连接地在无应力条件下进行的,以避免发生泄漏。

警示!

  过高的运行或测试压力会对燃气壁挂炉(采暖热水炉)内的燃气阀造成损坏!燃气阀内的燃气开关最大测试压力不允许超过110mbar!燃气壁挂炉(采暖热水炉)正常运行时燃气的压力不允许超过国标规定的最高压力!

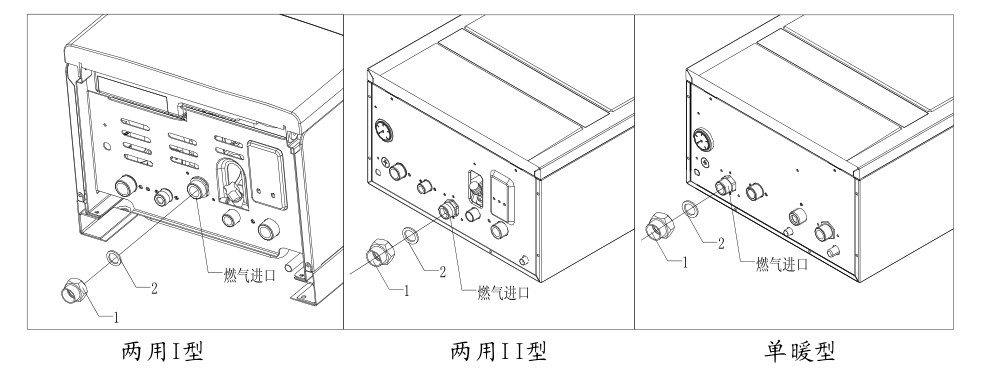

5.2 燃气管路的连接

设备采用燃气作为热源驱动燃料,附件内置燃气转换接头(1)及密封垫(2),便于连接燃气管路供应燃气,对于燃气供应压力要求不低于国标要求的额定压力。

l  在使用前要对燃气管路进行吹扫,这样可以避免对燃气阀的损坏;

l  将燃气管路连接到燃气壁挂炉(采暖热水炉)时,请采用压接式连接和性能较好的燃气截止阀;

l  调试前,将燃气管路内的空气排净;

l  检查燃气管路是否泄漏。

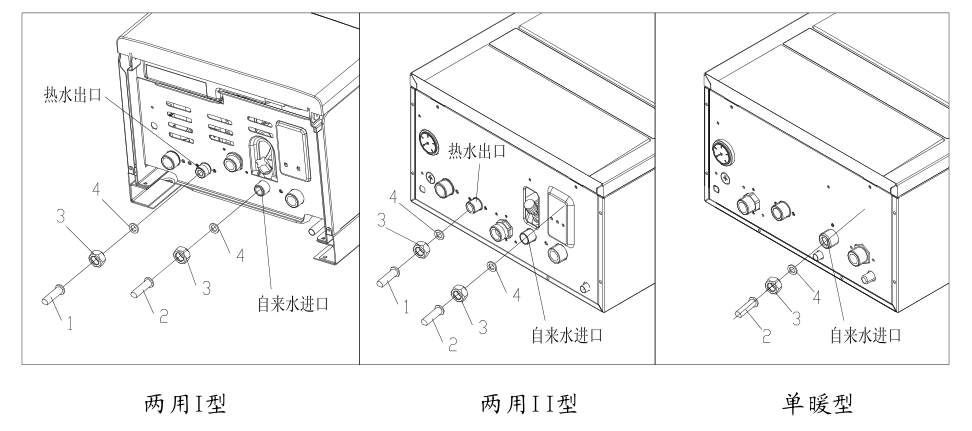

5.3生活热水管路的连接

警示!

  确保冷水管、出热水管的连接是在无压条件下进行的,以避免系统因打压后泄漏!



5.3 生活热水管路的连接

燃气壁挂炉(采暖热水炉)冷水管和生活热水管的连接使用两个压接式连接头(3)以及密封垫(4)来连接冷水进水管(2)和热水出水管(1),如图5.3所示:

l  在现场安装冷水供应截止阀;

l  把密封垫(4)放进螺张(3)中,并把连接接头连接到燃气壁挂炉(采暖热水炉)的冷水管和热水管接口上;

l  把螺母(3)套到冷水管(2)和热水管(1)上;

l  将螺母与连接头拧紧。

5.4采暖系统供回水管路的连接

警示!

确保供暖系统供/回水管路为无应力连接,以避免供暖系统发生泄漏!



5.4.1 采暖系统供回水管路的连接

燃气壁挂炉(采暖热水炉)供暖出水管和回水管的连接使用两个压接式连接头(3)以及密封垫(4)来连接供暖出水管(1)和供暖回水管(2),如图5.4.1所示:

l  把密封垫(4)放进螺母(3)中,并把连接头连接到燃气壁挂炉(采暖热水炉)的供暖出水管和供暖回水管接口上;

l  把螺母(3)套到冷水管(2)和热水管(1)上;

l  将螺母与连接头拧紧

警示!

 溢水可导致财产损失!

 安全阀泄水口必须连接排水管,并引到合适的排水点。

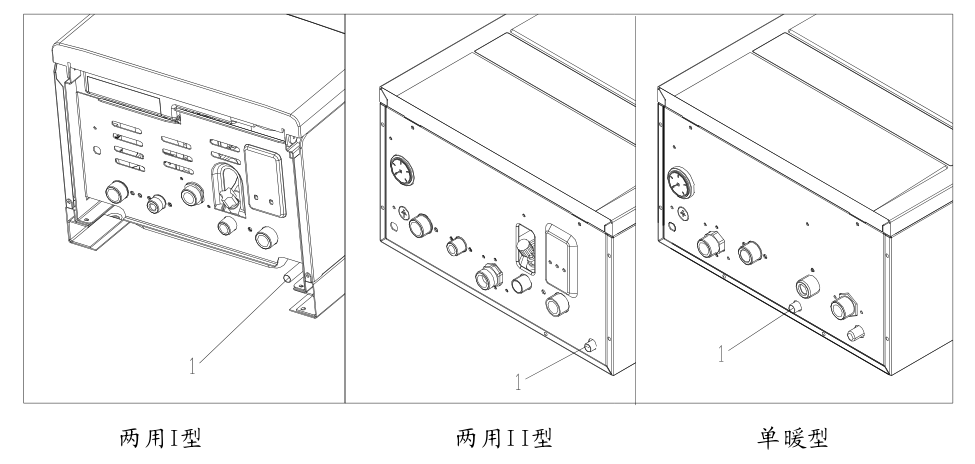

5.4.2安全阀泄水口

l  将安全阀泄水口(1)通过连接排水管引到合适的排水点,并确信排水通畅。



5.5安装排烟系统

危险!

  燃气壁挂炉(采暖热水炉)只能采用我司配套提供的烟道系统。如果使用其它产品代替我司烟道系统,可能导致燃气壁挂炉(采暖热水炉)运行故障,甚至造成燃气壁挂炉(采暖热水炉)的损坏以及人的生命安全受到威胁!您会在本安装和维护手册中找到您需要的烟道系统及相关信息。

5.5.1烟道最大允许安装长度



Φ60/Φ100同轴烟道水平安装(若其它特殊直径或安装方式的需由我司技术人员进行或指导进行)

输入功率

最大允许安装长度

增加弯头需缩短安装长度

热输入24KW

4.5m

每使用一个90°弯头,管道长度缩短1.0 m

每使用一个45°弯头,管道长度缩短0.5 m

24KW热输入28KW

3.8m

每使用一个90°弯头,管道长度缩短1.0 m

每使用一个45°弯头,管道长度缩短0.5 m

28KW热输入36KW

3.3m

每使用一个90°弯头,管道长度缩短1.0 m

每使用一个45°弯头,管道长度缩短0.5 m

36KW热输入

3.0m

每使用一个90°弯头,管道长度缩短1.0 m

每使用一个45°弯头,管道长度缩短0.5 m







































            表5.5.1烟道最大允许安装长度



5.5.2标配烟道的安装

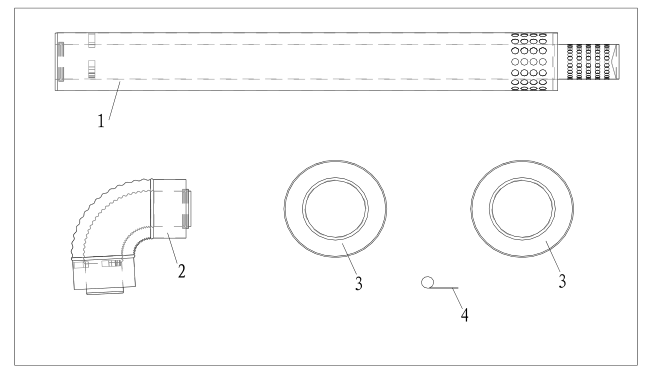

5.2.2不锈钢标配烟道

全套标配不锈钢烟道包括:

 l  外烟管(1

 l  90°烟管弯头(2

 l  2个密封套(3

 l  密封铝箔(4

注意!

  应遵守表5.5.1中规定的烟道最大允许长度。

  必须遵守国家相关建筑法规中的关于烟道安装空间的要求(例如:离窗户的距离)

警示!

  可能损坏燃气壁挂炉(采暖热水炉)或导致燃气壁挂炉(采暖热水炉)发生故障!

  如果燃气壁挂炉(采暖热水炉)的水平烟道向下倾斜角小于3°,则可能导致冷凝水流回燃气壁挂炉(采暖热水炉)内,若没有冷凝水收集装置,可能致使其它部件发生故障。如果这样情况不能被消除,有损坏燃气壁挂炉(采暖热水炉)的可能。(3°相当于每米管道大约发生30mm的高差。)

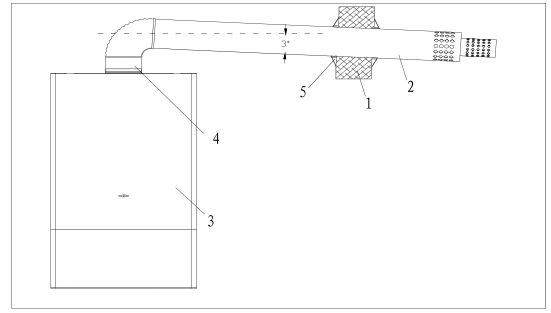

5.5.2b标配不锈钢烟管的安装

 l  在墙或玻璃(1)上钻一个直径为110mm的孔,尺寸可参照安装图样;

 l  把密封套(5)套于烟道组件(2)上,通过烟道孔把密封套滑到墙壁外,并将其拉回,直到密封套紧靠在餐墙为止。



注意!

必须确保烟道(2)在墙孔内居中

 l  用于不可燃材料烟道孔填好,并使烟道固定;

 l  在墙孔内安装密封圈(5

注意!

  如果烟道出口位于灯光附近,可引来大量昆虫,在烟道出口内会堆积被高温致死的昆虫,请用户定期清洁烟道出口。

 l  将烟道组件(2)推进燃气壁挂炉(采暖热水炉)(3)的烟道连接口;

 l  在接口处封上铝箔(4



以下示例为铝制烟道的安装:

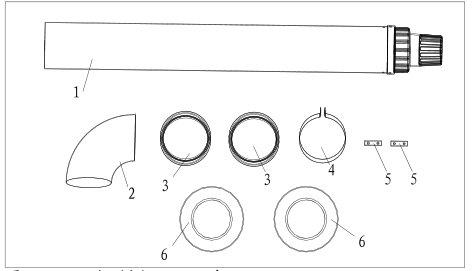

5.5.2c铝制标配烟道

全套标配铝制烟道包括:

 l  外烟管(1);

 l  90°烟管弯头(2);

 l  2个密封圈(3);

 l  卡箍(4);

 l  2个锁紧卡口(5);

 l  2个密封套(6.

警示!

  可能损坏燃气壁挂炉(采暖热水炉)或导致燃气壁挂炉(采暖热水炉)发生故障!

  如果燃气壁挂炉(采暖热水炉)的水平烟道向下倾斜角小于3°,则可能导致冷凝水流回燃气壁挂炉(采暖热水炉)内,若没有冷凝水收集装置,可能致使其它部件发生故障,如果这样情况不能被消除,有损坏燃气壁挂炉(采暖热水炉)的可能。(3°相当于每米管道大约发生30mm的高差。)

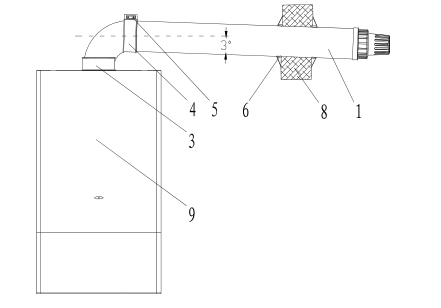

5.5.2d标配铝制烟道的安装

l  在墙或玻璃(8)上钻一个直径为110mm的孔,尺寸可参照安装图样;

l  把密封套(6)套于烟道组件(1)上,通过烟道孔把密封套滑到墙壁外,并将其拉回,直到密封套紧靠在外墙为止。

l  用不可燃材料将烟道孔填好,并使烟道固定;

l  在墙孔内安装密封圈(6

l  将烟道组件(1)推进燃气壁挂炉(采暖热水炉)(9)的烟道连接口;

l  将烟道组件(1)弯头与直管连接处用卡口(4)将卡箍(5)与密封圈(3)锁紧;

l  在接口处套上密封圈(3

警示!

  烟道穿越可燃墙体时,必须用大于20mm厚度的不燃耐高温材料围护;

  不可将烟道暗装在天花板内,如果确实需要,需用大于20mm厚度的不燃耐高温材料围护;

  烟道与其所穿越的墙体上的圆孔间隙,不应用水泥类材料填充,否则不利于维修操作;

  烟道上的排气孔和进气孔必须升至墙外,不应被堵住。

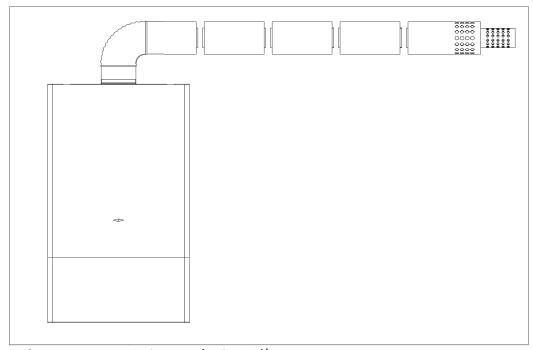

5.5.3加长烟道的安装

我司燃气壁挂炉(采暖热水炉)标配的进气/排烟管道为Φ60/100mm,长度为1000mm,若需要连接其它口径或长度的进气/排烟管道,需要加装转换接头或加长管,为了达到最合适的进气/排烟管道,需要加装转换接头或加长管,为了达到最合适的进气/排烟效果,届时请与我司售后人员联系。

-我司加长烟道最小长度:300mm

提示:

首先,测量出所需加长烟道的尺寸,以300mm为基数计算所需节数。





5.5.3加长烟道的安装



注意!

  需遵循5.5.1的长度规定安装加长烟道。

  需要改弯头角度或定制其它特殊规格烟道时,应提前咨询我司授权的技术人员或售后人员。

注意!

  加长烟道的安装方式可参照标配烟道的安装或咨询我司授权的技术人员或售后人员。

注意!

  在安装加长烟道时,应特别小心,对密封圈进行准确的定位(禁止安装损坏的密封圈)。



5.6电源线的连接及注意事项

危险!

  带电作业有发生致命性电击的危险!

  对于燃气壁挂炉(采暖热水炉)系统电气接线,仅可由我司授权的工程师进行。

  在进行电气接线前,请保证电源总开关在接线过程中总是断开。注意:即使燃气壁挂炉(采暖热水炉)电源开关处于关闭状态,炉内的线路板端子LN上仍然有电!

危险!

  有电击致死危险!

  保护等级IPX4指不允许将燃气壁挂炉(采暖热水炉)安装在浴室的保护区域内。

  在安装前核对安装方案是否符合当地规范,并在安装时按照规范进行。

燃气壁挂炉(采暖热水炉)的额定工作电压为220V;如果电源电压大于253V或者低于187V,燃气壁挂炉(采暖热水炉)可能不会正常工作。

电源线的连接必须按照下面的方法之一操作:

1. 将燃气壁挂炉(采暖热水炉)电源线永久地与室内总电源连接,并且在电源线上安装保护装置(例如,保险丝、断路器,目前我司为您配置了漏电保护插头),但是必须保证保护装置的触点间距在3mm以上;

2. 燃气壁挂炉(采暖热水炉)的电源线连接到固定的可接地三孔插座上,插座安装位置不仅满足在保护区域中,而且要遵循便于操作的原则。



5.7控制器和外部系统组件的连接

关于多功能温控器,时钟温控器和系统相关组件的选择请咨询我司技术人员。

在安装控制器和外部系统组件时,必须严格按照附带的操作说明进行安装。对于要连接燃气壁挂炉(采暖热水炉)的电路板的部件(例如,外接控制器,外接传感器等)应按照如下方式进行连接:

l  拆下燃气壁挂炉(采暖热水炉)的塑料外壳螺钉,向处翻开,使之悬挂于燃气壁挂炉(采暖热水炉)基板上;

l  将外接部件的接线穿过燃气壁挂炉(采暖热水炉)基板的接线孔,并将其剪到适合的长度;

l  将接线的外绝缘皮去掉大约2-3cm,并将芯内接线的绝缘皮去掉适合的长度,使其能与接线端子很好的连接;

l  找到布置于燃气壁挂炉(采暖热水炉)控制盒周围的四位接线柱,将外部连接线接于四位接线柱上并紧固。

警示!

  有损毁电子部件的危险!

注意!

  请确保外部连接线与四位接线柱连接牢固;

  请确保室温控制器离地高度大于1.5m

  请勿将室温控制器安装在散热器旁边或者上方;

  请勿将室温控制器安装在房门或者窗户旁边;

  请配合参照室温控制器说明书进行安装。



5.8产品内部接线示意图(仅供参考)



6、瑞马燃气壁挂炉安装和维护———运行调试的准备工作

6.1系统注水

6.1.1产品对水质的要求

警示!

  请不要在供暖水中加入防冻剂或防锈剂!如果在供暖水中加入防冻剂或防锈剂,可能破坏密封垫以及导致供暖运作时产生噪音。我司对此(或由此产生的任何损害)不承担责任,请告知用户如何使用防冻保护功能。如果水的硬度超过360mg/l,请对供暖系统水进行软化处理。



6.1.2生活热水系统的注水

l  打开燃气壁挂炉(采暖热水炉)上的冷水进水截止阀;

l  通过打开所有热水水龙头对热水系统进行冲洗以及排气,直到水流出为止;

l  只要所有的热水龙头都有水流出来,就说明系统内已经注满水,并且系统内空气也被排出。

6.1.3采暖系统的注水

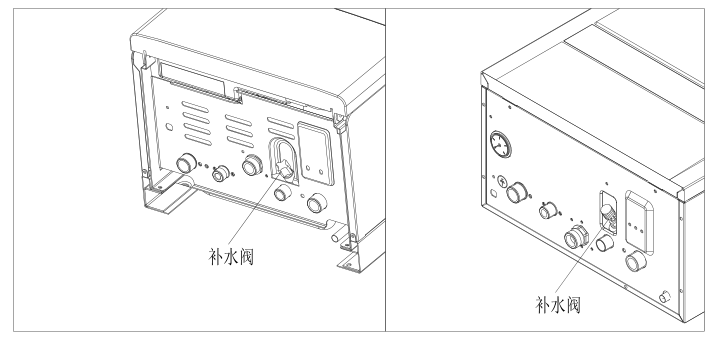

6.1.3补水阀



为使燃气壁挂炉(采暖热水炉)正常运转,系统水压力应当介于1.02.0bar之间,如果供暖系统负责对多个楼层的供暖,则系统的水压要相应增加。

l  在对采暖系统注水前要进行彻底的冲洗;

l  旋转几下水泵上的气液分离器的排气帽,以便顺利对系统排气(在燃气壁挂炉(采暖热水炉)连续工作时,气液分离器可以对系统自动排气,前提是保证排气帽处于松的状态);

l  打开系统中所有散热器调节阀和温控器;

l  打开如图所示补水阀,对系统进行注水;(逆时针方向为注水)

l  确认压力(正面压力表,底部压力表,带有压力传感器机型查看显示屏)在1.02.0mbr时,即可关闭补水阀(顺时针方向为关闭)。

注:单暖机型不带补水阀

  如需补水请打开自来水接口的阀门开关,使自来水补充到机器内部,待水压表显示到1~2bar时,关阀阀门开关,结束补水。



6.2检查燃气壁挂炉(采暖热水炉)燃气阀前的压力

危险!

  废气泄漏可导致中毒的危险!

  只有燃烧室盖板在闭合状态和进气/排烟管道完全密封状态才能:

  —调试燃气壁挂炉(采暖热水炉)

  —使燃气壁挂炉(采暖热水炉)连续工作。

按如下步骤检测燃气壁挂炉(采暖热水炉)燃气阀前的压力:

l  拆下燃气壁挂炉(采暖热水炉)塑料外壳,并下翻至水平位置;

l  关闭燃气壁挂炉(采暖热水炉)进口的燃气截止阀;

l  松开进口处测压口螺钉(部分机型需外接测压口);

l  连接数字压力表或U形管压力计;

l  打开燃气壁挂炉(采暖热水炉)进口的燃气截止阀;

l  启动燃气壁挂炉(采暖热水炉),且让燃气壁挂炉(采暖热水炉)全负荷运行;

l  测量此时的燃气压力值。

注意!

  如果燃气壁挂炉(采暖热水炉)燃气前压力超出(天然气)1800-2500Pa的范围或(液化气)2500-3300Pa的范围,请不要对燃气阀进行调整,同时不要启动燃气壁挂炉(采暖热水炉)!

  如果您无法解决燃气压力问题,请通知燃气供应公司并做如下操作:

l  停止燃气壁挂炉(采暖热水炉)的动行;

l  关闭燃气壁挂炉(采暖热水炉)进口的燃气截止阀;

l  拆下数字压力表或U形管压力计;

l  拧紧密封螺钉并确保密封螺钉没有发生泄漏;

l  重新装上塑料外壳。

6.3系统检测

在燃气壁挂炉(采暖热水炉)安装完,并在燃气供应压力检测合格后,还要对系统进行全面检查,之后才能交给用户使用,对系统检查步骤按照如下进行:

l  按照相关的使用手册要求,对燃气壁挂炉(采暖热水炉)进行调试;

l  检查燃气供应管路,供暖系统和热水管路的密封性;

l  确认进气/排烟管道被正确安装;

l  查看燃烧器上的火焰是否分布均匀;

l  检查供暖效果和热水供应是否正常;

l  重新检查各装配件是否牢固;

l  将燃气壁挂炉(采暖热水炉)交付给用户。

6.4对用户进行指导

  安装完燃气壁挂炉(采暖热水炉)后,必须对用户进行燃气壁挂炉(采暖热水炉)使用方面和供暖系统运行方面的指导说明。

l  将任何有用的手册以及燃气壁挂炉(采暖热水炉)相关文档交付给用户;

l  与用户一起浏览使用手册,并回答其提出的问题;

l  要向用户特别强调严格遵守安全使用须知进行操作;

l  告知用户将使用手册保管好,以备查阅。

燃气壁挂炉(采暖热水炉)使用的相关说明

l  向用户介绍进气/排烟系统,并强调这个系统不能随便进行更改;

l  向用户说明如何进行系统注水压力的检查,以及根据实际情况为供暖系统进行注水或排水的方法;

l  向用户说明温度设置方法,以及控制器和温控器的使用;

l  告知用户燃气壁挂炉(采暖热水炉)系统需要每年进行检查和维护,我们建议用户签订维护合同。

6.5关于保修期的说明

我司对于能遵守本节中相关规定,并非人为因素损害的燃气壁挂炉(采暖热水炉)提供规定期限内的免费保修:

1. 燃气壁挂炉(采暖热水炉)的安装必须由具有相关资质并由我司授权的技术人员在完成的,在安装期间要严格执行国家或当地安装规范及指南;

2. 保修期间,维护和配件更换工作必须由我司技术人员进行,如果此期间客户使用其它公司配件对燃气壁挂炉(采暖热水炉)进行更换,则免费保修的相关协议将自动终止;关于保修期限及其它描述请参阅相关保修文件。



7、瑞马燃气壁挂炉安装和维护———燃气壁挂炉(采暖热水炉)的试运行与调试

注意!

第一次给燃气壁挂炉(采暖热水炉)注水时,必须由我司技术人员或我司授权的经销商售后人员进行操作。

l  关闭排水阀,全开管路中的其它阀门;

l  拧松散热器上的排气阀,当有水流出时关闭供热水出水阀;

l  逆时针旋转打开补水阀,直到排气阀有水流出时拧紧排气阀,当压力升至1.5bar时,顺时针旋转关闭补水阀;

l  接通电源,按下“开/关”或“on/off”键,启动供暖系统,再通过散热器上的排水阀排放空气;

l  由于系统内存有空气,在开始运行几个小时后水压可能会回落,需多次打开补水阀使水压恢复 1.5bar,否则将会导致泵和热交换器产生噪音;

l  散热器输出功率调整:调整散热器进水阀门开度,按需求分配各个房间的热量,保证在安装室温控制的房间升到设定温度时,其它房间也将维持舒适的温度。

注意!

  第一次注水时,若无法将系统内的空气排尽,则当水泵运行时,残留空气柱就会随水流进入水压检测系统,引起缺水保护,并报故障,此时只需将系统水压补到1bar-1.5bar之间,重新启动“开/关”或“on/off”键,便可运行,反复操作,直到系统稳定动行。



7.1系统注水说明



单暖机型不带补水阀

  如需补水请打开自来水接口的阀门开关,使自来水补充到机器内部,待水压表显示到1~2bar时,关闭阀门开关,结束补水。



8、瑞马燃气壁挂炉安装和维护———检查和保养

8.1检查和保养概述

  为保证燃气壁挂炉(采暖热水炉)安全运行,可靠的性能以及较长的使用寿命,您需在专业人员对其进行每年一次的检查和保养工作,我们建议您与我司或我司授权的经销商签订维护保养合同。

危险!

  检查、保养和维修工作只能由我司或我司授权的具有相关资质的经销商来完成。没有按期的进行检查和保养工作可能导致财产损失或人员伤害。

  检查、保养和维修工作中只能使用我司配件,以确保您的燃气壁挂炉(采暖热水炉)能长期稳定的工作,并避免不必要的故障或意外发生!

您可以在产品配件清单中查询您需要的配件编码,详情请咨询我司售后服务中心。

8.2安全须知

  我们建议我,让我司认可的供暖工程师对燃气壁挂炉(采暖热水炉)系统进行每年一次的检查和保养工作,在进行检查和保养工作之前必须总是遵循如下操作:

注意!

  在进行检查和保养时,某些项目需要燃气壁挂炉(采暖热水炉)电源处于接通状态,哪些项目需要电源接通会在保养任务里说明的。

l  关闭燃气壁挂炉(采暖热水炉)电源;

l  关闭燃气截止阀;

l  关闭燃气壁挂炉(采暖热水炉)供水、回水以及冷水阀门;

l  拆卸燃气壁挂炉(采暖热水炉)外壳。

危险!

  接触火线有致命性电击的危险!

  燃气壁挂炉(采暖热水炉)接线端子仍然有电,即使在燃气壁挂炉(采暖热水炉)电源开关处于关闭状态。

l  打开燃气壁挂炉(采暖热水炉)供暖、回水以及冷水阀门;

l  对燃气壁挂炉(采暖热水炉)系统进行重新注水,并保持注水压力在1.0bar2.0bar之间;

l  对供暖系统进行排气;

l  打开燃气截止阀;

l  打开燃气壁挂炉(采暖热水炉)电源开关;

l  检查燃气壁挂炉(采暖热水炉)系统是否存在漏水或漏气;

l  需要时,给供暖系统进行再注水和再排气;

l  安装燃气壁挂炉(采暖热水炉)外壳。

8.3保养工作概述

  在对燃气壁挂炉(采暖热水炉)进行保养时,必须按照如下步骤:

序号

操作步骤

保养执行标准

常规操作

选择性操作

1

从入户总电源上,切断燃气壁挂炉(采暖热水炉)供电,并关闭燃气供应。





2

关闭进水阀,从供暖和热水出口为燃气壁挂炉(采暖热水炉)降压,或排水(如有必要)。



3

清洁主换热器



4

检查燃烧器是否变脏。



5

清洁燃烧器



6

如有必要,拆下板式换热器,清洗除垢并重新安装。(此步骤适用于板换机型)



7

拆下流量传感器,取出水流转子及过滤网进行清洗,并重新安装好。(此步骤适用于套管机型)



8

检查电源插头连接和其它连接是否安装牢固 ,需要时进行调整。



9

检查膨胀水箱的预充压力,需要时调整压力。



10

打开补水阀,使采暖系统压力在1.0-2.0bar之间。



11

检查其它零部件及内控,清除其表面上的灰尘。



12

打开燃气截止阀,并启动燃气壁挂炉(采暖热水炉)。



13

对燃气壁挂炉(采暖热水炉)和供暖系统进行测试运行,包括水的加热和热水供应。



14

测试点火和燃烧器运行



15

检查燃气壁挂炉(采暖热水炉)系统是否存在漏水或漏燃气。



16

检查进气/排烟系统



17

检查安全阀。



18

检查燃气壁挂炉(采暖热水炉)的燃气设置,并做好记录。



19

检查燃气壁挂炉(采暖热水炉)的控制器,包括外部控制器,如有必要,重新设置。



20

对检查和维护情况做好记录。



8.3保养步骤

8.4清洁燃烧器和主换热器





l  松开燃烧室前盖板上的螺丝;

l  把燃烧室前盖板拿下来;

如果并不很脏:

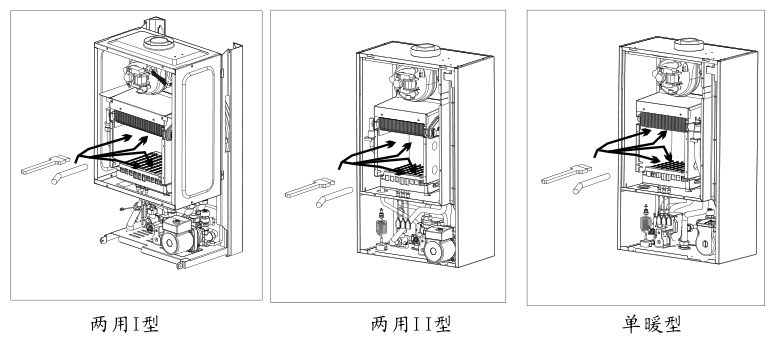

l  使用刷子和真空吸尘器清除燃烧器和主换热器上的燃烧残留物;

如果很脏:

l  拆下燃烧器和主换热器

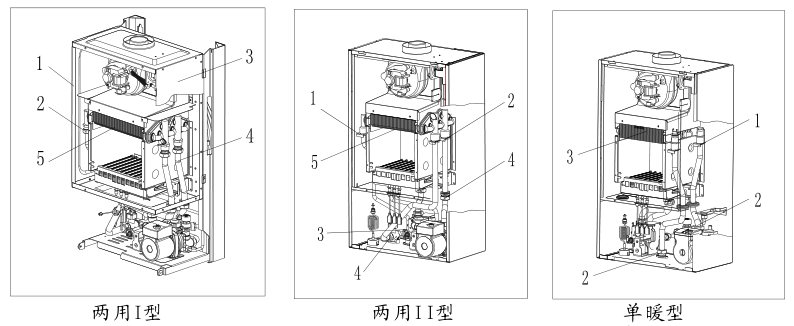

8.4.1拆除并清洁主换热器



两用I

l  分别拆下左侧板1和右侧板3上的螺丝;

l  松开进冷水管及热水管螺母2和两条供暖管螺母4

l  从前面抽出主换热器5

l  清洁主换热器

l  清洁完换热器后,在安装前请更换水路密封垫。

两用II

l  取出两条热水管上的卡板1和两条供暖管上的卡板2

l  松开两条热水管螺母3和两条供暖水管螺母4

l  从前面抽出主换热器5

l  清洁主换热器

l  清洁完换热器后,在安装前请更换水路密封垫。

单暖型

l  取出两条供暖管上的侧板1

l  松开两条供暖水管上的螺母2

l  从前面抽出主换热器3

l  清洁主换热器

l  清洁完换热器后,在安装前请更换水路密封垫。

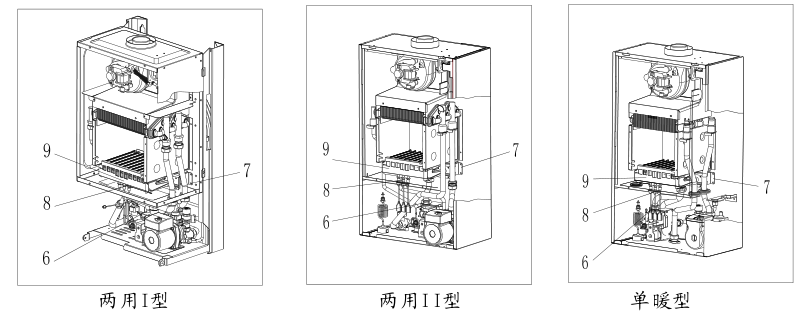

8.4.2拆除并清洁燃烧器



l  松开燃气比例阀与分气杆螺母6

l  松开4个分气杆螺丝7

l  松开两条点火针及一条感应针8

l  拆下燃烧器9

l  清洁燃烧器

l  用软刷清洁燃烧器喷嘴和单片并用风机从后面进行吹扫、清洁

l  重新将燃烧器安装回去。

8.5燃气壁挂炉(采暖热水炉)的排空

l  关闭补水阀;

l  打开供暖系统的排水阀;

l  确保燃气壁挂炉(采暖热水炉)内的排气阀是打开的,以使燃气壁挂炉(采暖热水炉)内的水彻底排尽。

警示!

  如果长时间不使用,为避免结冻,请将燃气壁挂炉(采暖热水炉)内的水排尽。

  重新使用燃气壁挂炉(采暖热水炉)而水泵卡滞时,可用螺丝刀拧松水泵螺母几圈后拧紧,反复操作几次即可。

排空燃气壁挂炉(采暖热水炉)生活热水系统

l  关闭冷水供水阀;

l  将燃气壁挂炉(采暖热水炉)下面的热水连接头拧开排水。

排空燃气壁挂炉(采暖热水炉)采暖系统

l  在系统的排水点处连接一段排水管;

l  将排水管的另一端引到合适的排水点;

l  打开排水点的排水阀;

l  打开散热器上的排气阀,打开的顺序是先打开最高点散热器的排气阀,然后从上向下进行排气;

l  当水排尽时,关闭散热器的排气阀和排水点的排气阀。

8.6系统功能性检查

  在完成维护工作后,必须总是进行如下检查:

l  检查所有安全组件,控制器和检测部件的功能是否正常;

l  检查燃气壁挂炉(采暖热水炉)和进气/排烟系统是否有泄漏;

l  检查是否延时点火以及燃烧器上的火焰是否燃烧均匀;

供暖功能

l  通过控制器设定一个较高的供水温度,通过判断采暖系统泵是否开始运转来检测供暖功能。

生活热水功能

l  打开室内热水龙头,并检查水量及温度,以此来判断热水制热功能。

保养记录

l  在相应表格内做好每次执行维护的记录。



9、瑞马燃气壁挂炉安装和维护———故障分析和故障代码

9.1故障分析

警示!

带“”的故障处理方法只能由我司技术人员或我司授权的经销商售后人员进行操作!

现象

原因

处理方法

泵启动风机不转

1)  补水不足,压力表指示偏低

2)  系统中有空气

3)  水流开关连接线松脱

4)  压差阀故障,推杆无顶出或顶出量不够

5)  水流开关故障

6)  风机故障

7)  控制器故障

●检查水压

●排空气

▲检查接线

▲清压差阀管路

▲换膜片

▲更换水流开关

▲开换风机

▲更换控制器

泵不启动

1)  无电力供应,电源指示灯不亮

2)  内部接线脱落或接触不好

3)  泵卡滞

4)  泵接线无电力输出

5)  泵故障

●检查插座

更换保险管

检查连线

按说明书操作

更换控制器

更换泵

风机启动无放电火花

1)  烟道堵塞

2)  风压开关接管脱落或折叠或接错

3)  接线脱落或接错

4)  风压开关故障

5)  脉冲点火器故障

6)  控制器故障

清理排烟出口

重新接管

检查接线

更换风压开关

换脉冲点火器

更换控制器

有放电火花点不着火

1)  管道中燃气阀没开

2)  燃气管道中有空气

3)  燃气压力太高

4)  控制器无电压输出

5)  比例阀故障

打开燃气阀

多次启动

联系燃气公司

更换控制器

更换比例阀

点火爆燃

1)  燃气压力高

2)  高压线短路放电

3)  点火距离太大

4)  点火距离太小

5)  脉冲点火器故障

●调整进气阀

●与燃气公司联系

▲检查后再安装

▲调整为4±0.5mm

▲调整为4±0.5mm

▲更换脉冲点火器

供暖水不热

1)  供暖面积太大,超过本机热负荷

2)  燃气压力太低

3)  主热交换器积碳

4)  供暖水设定温度偏低

5)  比例故障

6)  控制器故障

7)  燃气进气管直径过小

●减小供暖面积

●与燃气公司联系

●清理主换交换器

●调高供暖水温设定

▲更换比例阀

▲更换控制器

▲更换合适的进气管

频繁开、关机

1)  装散热器太少,散热能力差

2)  供暖管路中阀门开度太小

3)  供暖管路堵塞

4)  水温设定太低

●增加散热器

●开大阀门

●清理滤网

●调高供暖水温

供热水不热

1)  燃气压力太低

2)  供热水管道太长,中途热损失大

3)  板式换热器内杂质沉淀

4)  主热交换器积碳

5)  燃气进气管直径过小

●与燃气公司联系

▲减短热水管道

▲清除或更换

▲清理主热交换器

▲更换合适的进气管

供热水太热

1)  用户使用的水压太低

2)  进水滤网或出水口堵塞

3)  燃气压力太高

●安装混水阀或增压泵

●清理堵塞处

●与燃气公司联系

中途熄火

1)  水压不稳定

2)  电源电压不稳定

3)  点火感应针离燃烧器太远或太近

4)  比例阀故障

5)  风压开关连接或接管脱落

6)  风压开关故障

7)  水流开关故障

8)  控制器故障

●安装增压泵

●与供电公司联系

▲调整为4±0.5mm

▲更换比例阀

▲检查各连接处

▲换风压开关

▲更换水流开关

▲更换控制器

9.1一般故障分析与处理方法



9.2故障代码

故障代码

代码意义

故障原因

E1

火焰故障

有加热需求检测不到火焰信号

E2

过热故障

干烧故障

E3

风压故障

风压开关/风机故障

E4

缺水故障

管道缺水或回水开关故障

E5

阀压故障

启动前检测到有阀电压

E6

热水NTC故障

热水NTC开路、短路、着火后温度无变化

E7

采暖NTC故障

采暖NTC开路、短路、着火后温度无变化

E8

热水温度过热

热水温度过高

E9

防止结冰加热故障

采暖NTC0

             表7.2故障代码说明



注意!

  “”为可自动恢复故障,其余的需按“复位”键或调节旋钮至“复位”档或重新上电方可恢复运行。

E6E8为两用型产品故障。



10、瑞马燃气壁挂炉安装和维护———循环利用与废弃处理

  我司燃气壁挂炉(采暖热水炉)系列及其包装主要由可循环利用的原材料构成。

燃气壁挂炉(采暖热水炉)

  燃气壁挂炉(采暖热水炉)本身及所有附件不能当作生活垃圾处理,请确保废弃的燃气壁挂炉(采暖热水炉)及其配件得到合适的处理。

包装

  您可以请我司安装人员或我司授权的具备相应资质的安装公司的服务人员为您处理包装材料,也可自行处理。

注意!

  请遵守适用的国内或当地法规。

 使用说明书下载

我要评论:
内 容:
验证码: (内容最多500个汉字,1000个字符) 看不清?!



1.尊重网上道德,遵守中华人民共和国的各项有关法律法规,不发表攻击性言论。

2.承担一切因您的行为而直接或间接导致的民事或刑事法律责任。

3.方案留言板管理人员有权保留或删除其管辖留言中的任意内容。
