瑞马燃气壁挂炉VM02系列使用说明书



1、瑞马燃气壁挂炉VM02系列使用说明——控制面板介绍


 瑞马燃气壁挂炉,VM02说明书

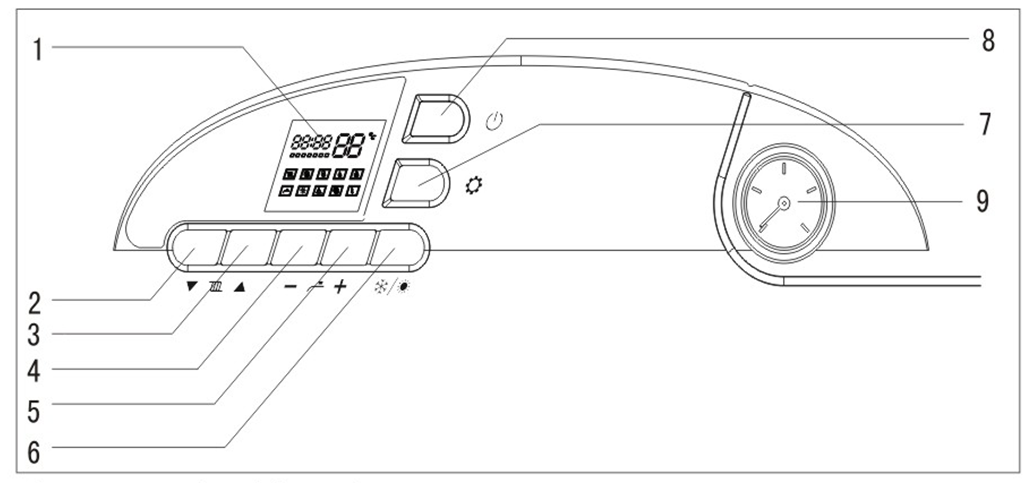

(图1)VM02系列控制面板


  1.多功能显示屏           6.冬夏季模式转换键
  2.采暖温度下调键          7.功能设置键
  3.采暖温度上调键          8.开关键
  4.淋浴温度下调键          9.水压表
  5.淋浴温度上调键


2、瑞马燃气壁挂炉VM02系列使用说明——启动及模式选择

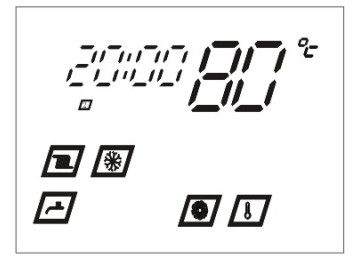

  2.1关机状态





  2.2启动
  关机状态按下开关键启动设备,再按冬夏季模式转换键切换。图标显示,冬季模式,采暖图标闪烁即工作在采暖状态,淋浴图标闪烁,即工作在淋浴状态。







   图标显示,夏季模式,禁止采暖工作,淋浴图标闪烁表示有热水信号,常亮表示无热水信号。



3、瑞马燃气壁挂炉VM02系列使用说明——设置生活热水温度

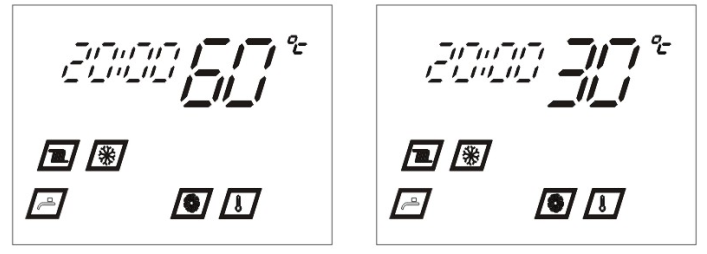

  在沐浴图标闪烁时,设备处于生活热水供应状态,此时按淋浴“上调”或“下调”键即可调节生活热水温度。





4、瑞马燃气壁挂炉VM02系列使用说明——设置采暖水温度

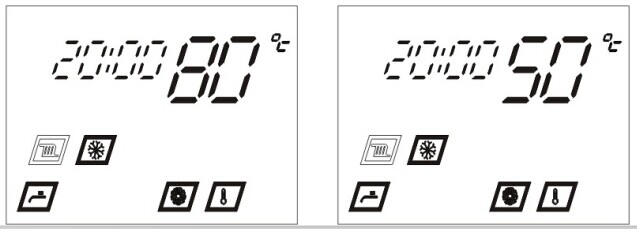

  在采暖图标闪烁时,设置处于采暖供应状态,此时按采暖“上调”或“下调”键即可调节采暖水温度。





5、瑞马燃气壁挂炉VM02系列使用说明——定时功能设置

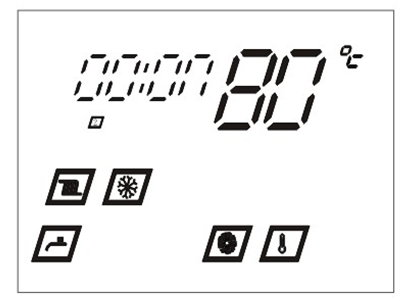

  按三次“冬/夏”选择键进入定时模式,星期图标亮。





  星期设定:
  按“设置”键3秒进入星期调节,按淋浴“上调”或“下调”键,选择星期1-7的某一天时,按“设置”键进入到当前显示星期的24段定时设置。





  24段定时设定:

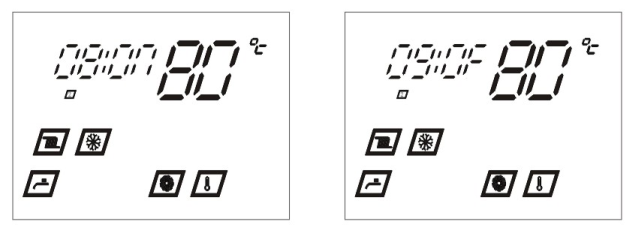

  当时钟的分钟位置显示“on”或“OF”,时钟的小时位置显示00-23时,按淋浴“上调”或“下调”键,查看并设置00-23时段状态,按冬夏键更改当前时段的“on”或“oF”状态,on表示当前时段设为开,oF表示当前时段为关。如果要设置其它星期几的定时开/关机,重复按两次“设置”键进入星期闪烁后再选择星期几按以上办法重复进行设置,即可以完成星期1-7的7天24小时定时状态。

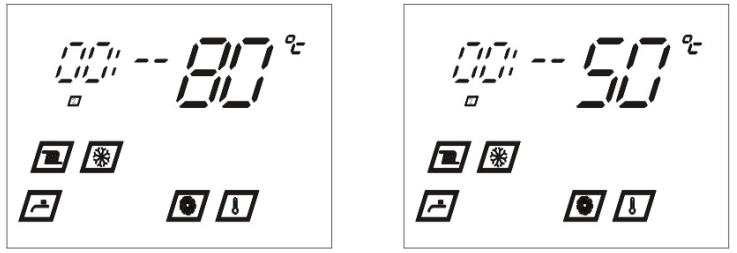

  分时段温度设置:
  在您设置好各开机时段后,您还可以设置各开机时段的温度,在上左图的开机时候(上右图关机时段不可设置)再次按下“设置”键,进入分时段温度调节,此时按供暖“上调”或“下调”键可调节分时段开机供暖温度。




  ※在设置好某个参数后,无需进行其它设置时,您可以等待10秒来保存设置并退出。如果您的设置间隔大于10秒,设备则自动保存您的当前设置并退出,所以您的设置时间需要相对连贯。


注意事项
  a、严格按照安装和维护手册的要求进行安装。
  b、严格按照用户使用手册的要求进行操作。
  c、不得使用铭牌规定外的其它燃气。
  d、按说明书要求安装专用给排气烟道,确认排烟管及进气口接驳可靠,无漏烟。
  e、电源插头必须插入带可靠接地的a.c220v/50Hz插座。
  f、两用型产品间断使用热水时,注意避开每次最初流出的高温热水,以免烫伤。
  g、在寒冷季节,应始终保持电源接通,燃气阀开通,使防冻功能处于待机状态,以免并冻坏机器和影响正常使用,避免造成不必要的损失。
  h、溢流管必须接通下水口。
  i、长期不使用时必须将机器水路系统内的水排空。
  j、如供暖管安装时为高供高回,必须在最高点安装自动排气阀。



 显示说明
    E1——火焰故障
    E2——过热故障
   ﹡E3——风压故障﹡
   ﹡E4——缺水故障﹡
    E5——阀压故障
   ﹡E6——热水NTC故障﹡
   ﹡E7——采暖NTC故障﹡
    E8——热水温度过热
    E9——防止结冰加热故障
    注意:“﹡”为可自动恢复故障
    其余的需按“复位”键恢复运行,其中E6、E8为两用型产品故障。
