瑞马燃气壁挂炉VM05系列使用说明书



1、瑞马燃气壁挂炉VM05系列使用说明——控制面板介绍

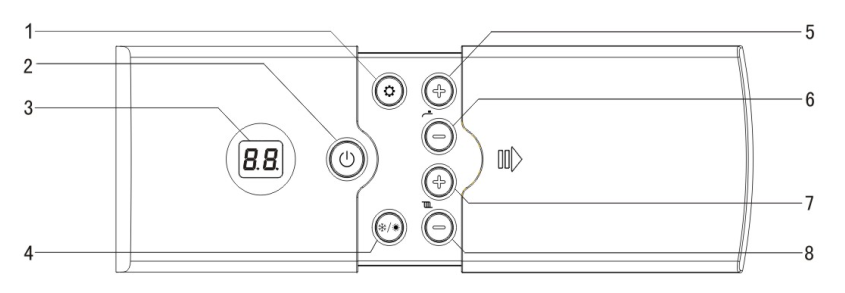

(图1)VM05系列控制面板


   1. 复位键               4.冬夏季模式转换键         7.采暖温度上调键
   2. 开关键               5.淋浴温度上调键          8.采暖温度下调键
   3. 温度/故障显示屏           6.淋浴温度下调键

2、瑞马燃气壁挂炉VM05系列使用说明——启动及模式选择
  2.1关机状态





  2.2启动

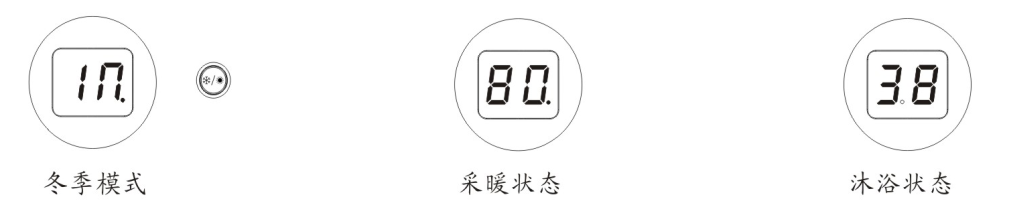

  关机状态按下开关键启动设备,再按“冬夏季模式转换键”切换。显示屏显示“IN”即冬季模式,显示屏右下角小数点亮,即工作在采暖状态;显示屏中间小数点闪烁,即工作在淋浴状态。

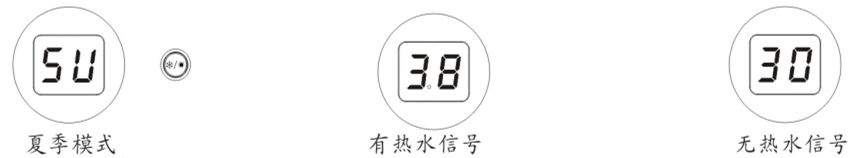

  再按“冬夏季模式转换键”,显示屏显示“SU”即夏季模式,禁止采暖工作,显示屏中间小数点闪烁表示有热水信号,无显示表示热水信号。




3、瑞马燃气壁挂炉VM05系列使用说明——设置生活热水温度

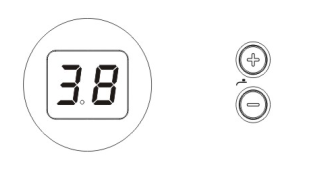

  显示屏中间小数点闪烁,设备处于生活热水供应状态,此时调节淋浴温度“上调”或“下调”键即可调节生活热水温度。



4、瑞马燃气壁挂炉VM05系列使用说明——设置采暖水温度
  显示屏右下角小数点亮,设备处于采暖水供应状态,此时调节采暖温度“上调”或“下调”键即可调节采暖水温度。





5、瑞马燃气壁挂炉VM02系列使用说明——定时功能设置
  该机型暂无内置定时功能,需要外接室内温控制器方可实现多段不同温度定时设置,请咨询安装人员或我司授权的售后人员。

注意事项
  a、严格按照安装和维护手册的要求进行安装。
  b、严格按照用户使用手册的要求进行操作。
  c、不得使用铭牌规定外的其它燃气。
  d、按说明书要求安装专用给排气烟道,确认排烟管及进气口接驳可靠,无漏烟。
  e、电源插头必须插入带可靠接地的a.c220v/50Hz插座。
  f、两用型产品间断使用热水时,注意避开每次最初流出的高温热水,以免烫伤。
  g、在寒冷季节,应始终保持电源接通,燃气阀开通,使防冻功能处于待机状态,以免并冻坏机器和影响正常使用,避免造成不必要的损失。
  h、溢流管必须接通下水口。
  i、长期不使用时必须将机器水路系统内的水排空。
  j、如供暖管安装时为高供高回,必须在最高点安装自动排气阀。


显示说明
   E1——火焰故障
   E2——过热故障
  ﹡E3——风压故障﹡
  ﹡E4——缺水故障﹡
   E5——阀压故障
  ﹡E6——热水NTC故障﹡
  ﹡E7——采暖NTC故障﹡
   E8——热水温度过热
   E9——防止结冰加热故障
   注意:“﹡”为可自动恢复故障
   其余的需按“复位”键恢复运行,其中E6、E8为两用型产品故障。
