瑞马燃气壁挂炉VM11系列使用说明书

1、瑞马燃气壁挂炉VM11系列使用说明——控制面板介绍

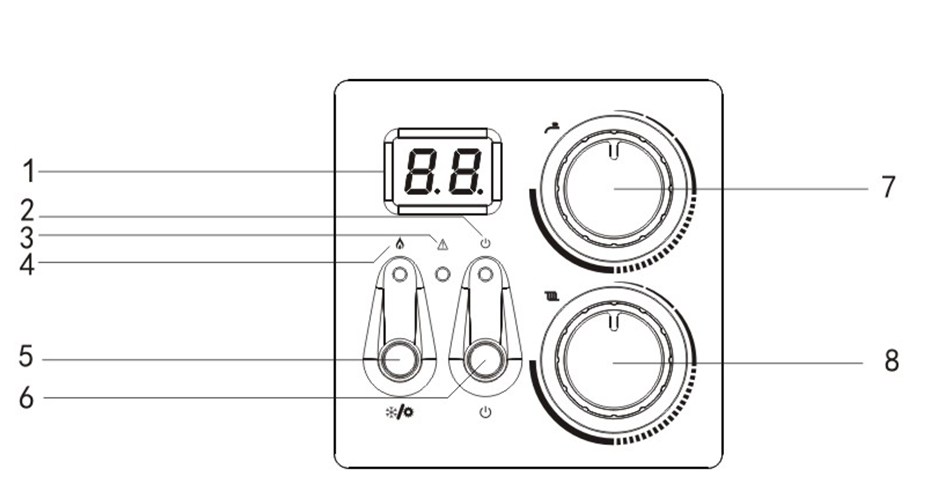

（图1）VM11系列控制面板

  1. 显示屏              4.电源指示灯            7.淋浴温度调节旋钮
  2. 火焰指示灯            5.冬夏季模式转换键         8.采暖温度调节旋钮
  3. 故障指示灯            6开关键

2、瑞马燃气壁挂炉VM11系列使用说明——启动及模式选择
  2.1关机状态


  2.2启动

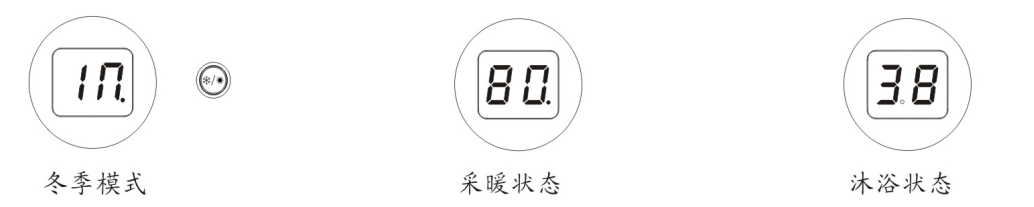

  关机状态按下开关键启动设备，再按“冬夏季模式转换键”切换。显示屏显示“IN”即冬季模式，显示屏右下角小数点亮，即工作在采暖状态；显示屏中间小数点闪烁，即工作在淋浴状态。

  再按“冬夏季模式转换键”，显示屏显示“SU”即夏季模式，禁止采暖工作，显示屏中间小数点闪烁表示有热水信号，无显示表示热水信号。


3、瑞马燃气壁挂炉VM11系列使用说明——设置生活热水温度

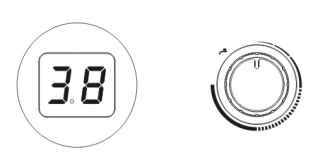

  显示屏中间小数点闪烁，设备处于生活热水供应状态，此时调节“温度调节旋钮”即可调节生活热水温度。


4、瑞马燃气壁挂炉VM11系列使用说明——设置采暖水温度

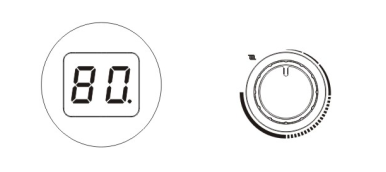

显示屏右下角小数点亮，设备处于采暖水供应状态，此时调节“温度调节旋钮”即可调节采暖水温度。


5、瑞马燃气壁挂炉VM11系列使用说明——定时功能设置
该机型暂无内置定时功能，需要外接室内温控制器方可实现多段不同温度定时设置，请咨询安装人员或我司授权的售后人员。

  ※ 当显示屏“Fd”时，设备进入防冻模式。
  右下角小数点闪烁时，设备的室温度开关断开。

注意事项
  a、严格按照安装和维护手册的要求进行安装。
  b、严格按照用户使用手册的要求进行操作。
  c、不得使用铭牌规定外的其它燃气。
  d、按说明书要求安装专用给排气烟道，确认排烟管及进气口接驳可靠，无漏烟。
  e、电源插头必须插入带可靠接地的a.c220v/50Hz插座。
  f、两用型产品间断使用热水时，注意避开每次最初流出的高温热水，以免烫伤。
  g、在寒冷季节，应始终保持电源接通，燃气阀开通，使防冻功能处于待机状态，以免并冻坏机器和影响正常使用，避免造成不必要的损失。
  h、溢流管必须接通下水口。
  i、长期不使用时必须将机器水路系统内的水排空。
  j、如供暖管安装时为高供高回，必须在最高点安装自动排气阀。

显示说明
  E1——火焰故障
  E2——过热故障
 ﹡E3——风压故障﹡
 ﹡E4——缺水故障﹡
  E5——阀压故障
 ﹡E6——热水NTC故障﹡
 ﹡E7——采暖NTC故障﹡
  E8——热水温度过热
  E9——防止结冰加热故障
  注意：“﹡”为可自动恢复故障
  其余的需按“复位”键恢复运行，其中E6、E8为两用型产品故障。
